国威光通信语音建网拓扑构架
来源:深圳国威电子有限公司 | 作者:国威 | 发布时间: 2022-03-10 | 2943 次浏览 | 分享到:
主干道采用光纤通信,不再部署传统大对数线缆,解决跨度大,距离远的通信问题,部署方便,成本低,易维护.

光通信主要是采用光纤作为传输链路的一种语音通信方式。

光纤的特点是:体积小,重量轻,传输距离远;损耗低,传输速率高,宽频带;传输可靠性高,误码低;不容易被窃听或截获数据,保密性高;抗干扰能力强,成都低廉,因此光纤作为当代通信链路的主要通信干道的首选。

国威程控交换机光通信的原理是,光交换板是将分机用户端口集成在板卡上,一块光交换板最大可以承载256分机用户,通过光口数量进行分配光方向。因此光通信主机(一般称为局端)不再有密密麻麻的分机用户板卡,主机更加的整洁与清爽,维护更加方便,主机可以匹配多块光交换板,具备LC光纤接口(可热备接口)。

光纤网关(一般称为远端),具备双光纤热备接口,通过光纤连接主机,完成主机与远端汇聚层的语音用户远程下发、管理。光纤网关的规格是:16路/32路/48路/64路......256路。

因此光通信可以在非常复杂的环境下搭建电话系统,目前是较为先进的部署方式。

国威光通信设备属于融合通信设备,因此可以承载IP用户板,为IP用户提供SIP接口,还可以承载光交换板,为光纤用户提供接口,同时还可以承载模拟用户板卡,为模拟电话提供接口,因此配置非常灵活,多样化,可以满足各种环境下的语音需求。

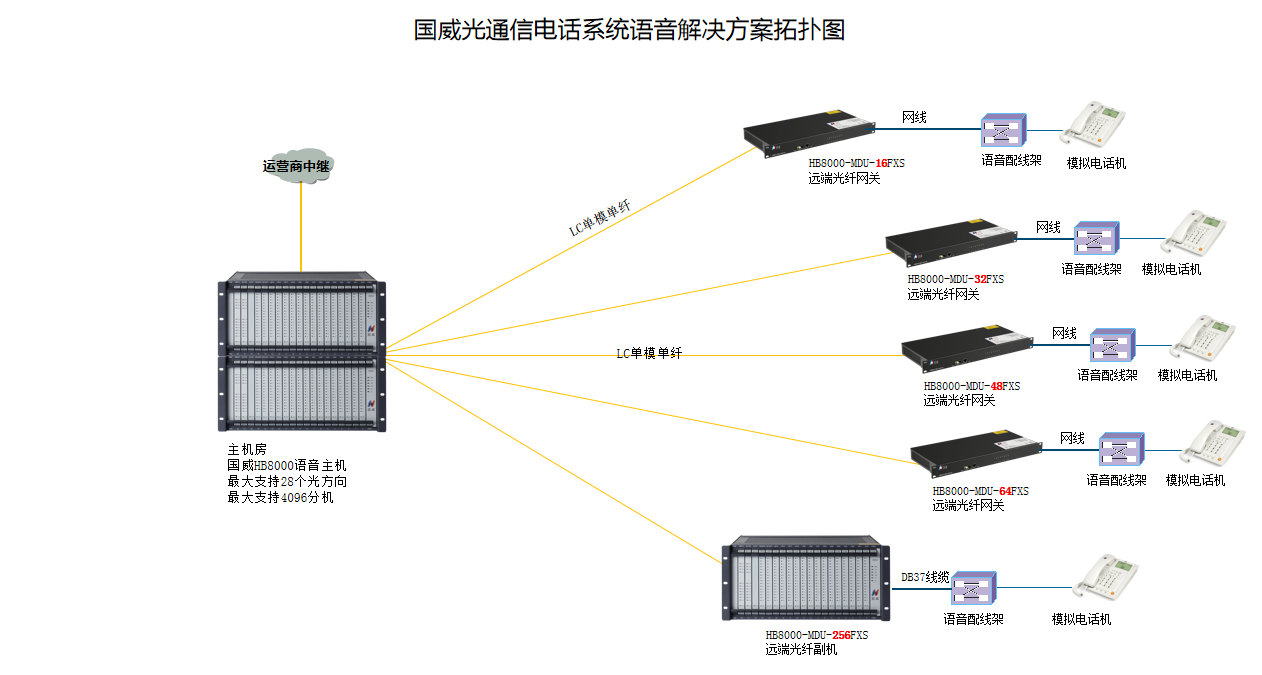

一:光通信电话系统解决方案拓扑图-原理图

局端主机:上行对接运营商中继接入,并进行语音交付。

远端光纤网关:上行光纤连接局端主机,下行端口为模拟电话接入端口,为语音用户提供电话接口。

管理:主机连接局域网,电脑通过web对语音系统进行管理。

国威光通信原理图说明

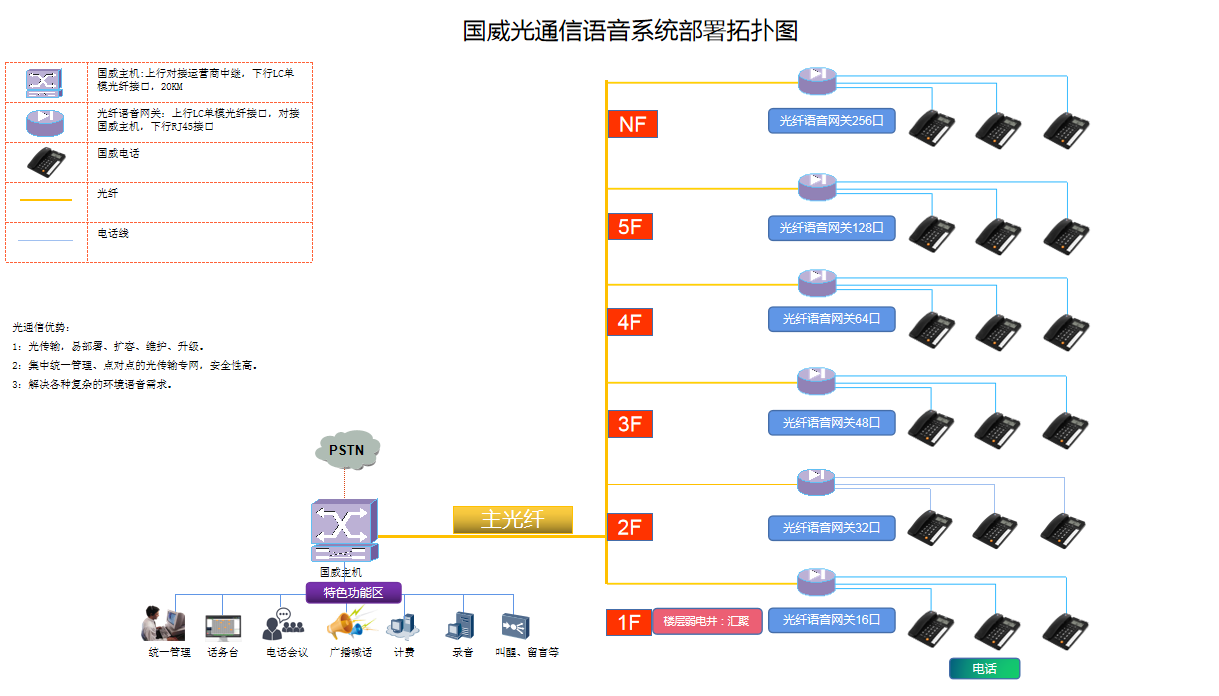

二:单栋楼宇光通信电话系统解决方案拓扑

光通信单栋楼宇电话系统解决方案

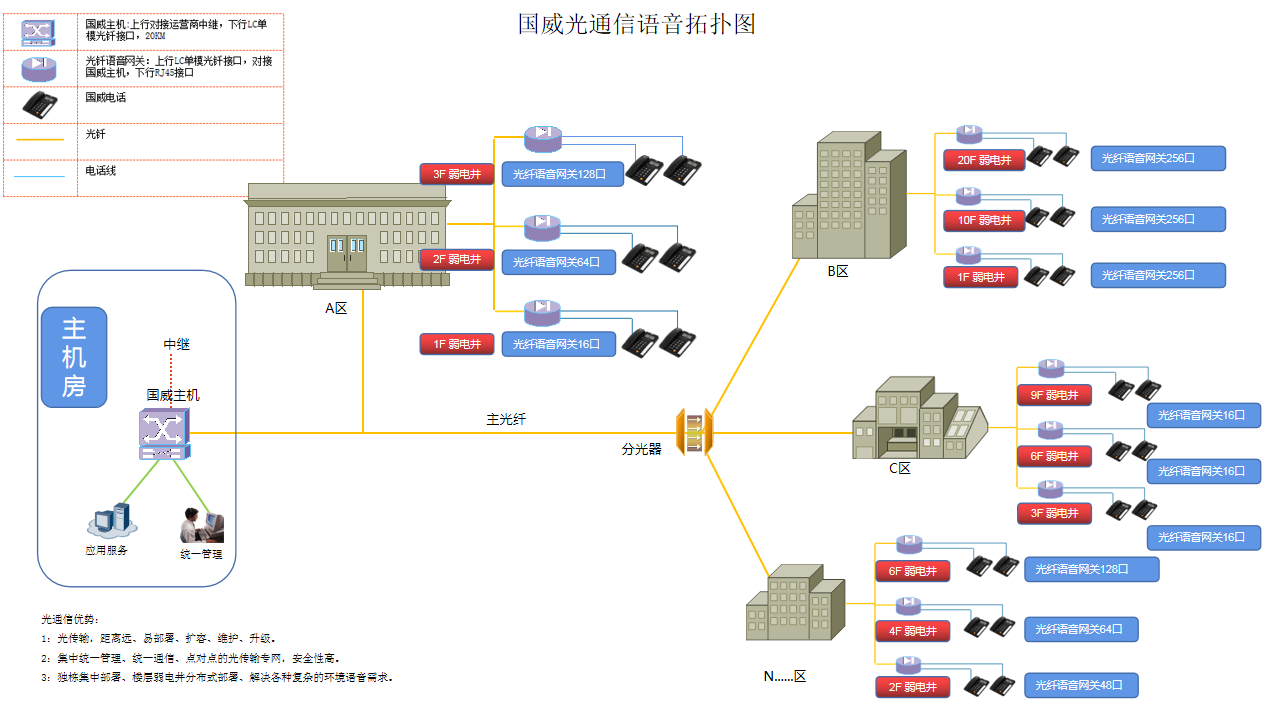

三:多栋楼宇园区光通信电话系统解决方案拓扑

多栋楼宇光通信电话系统解决方案

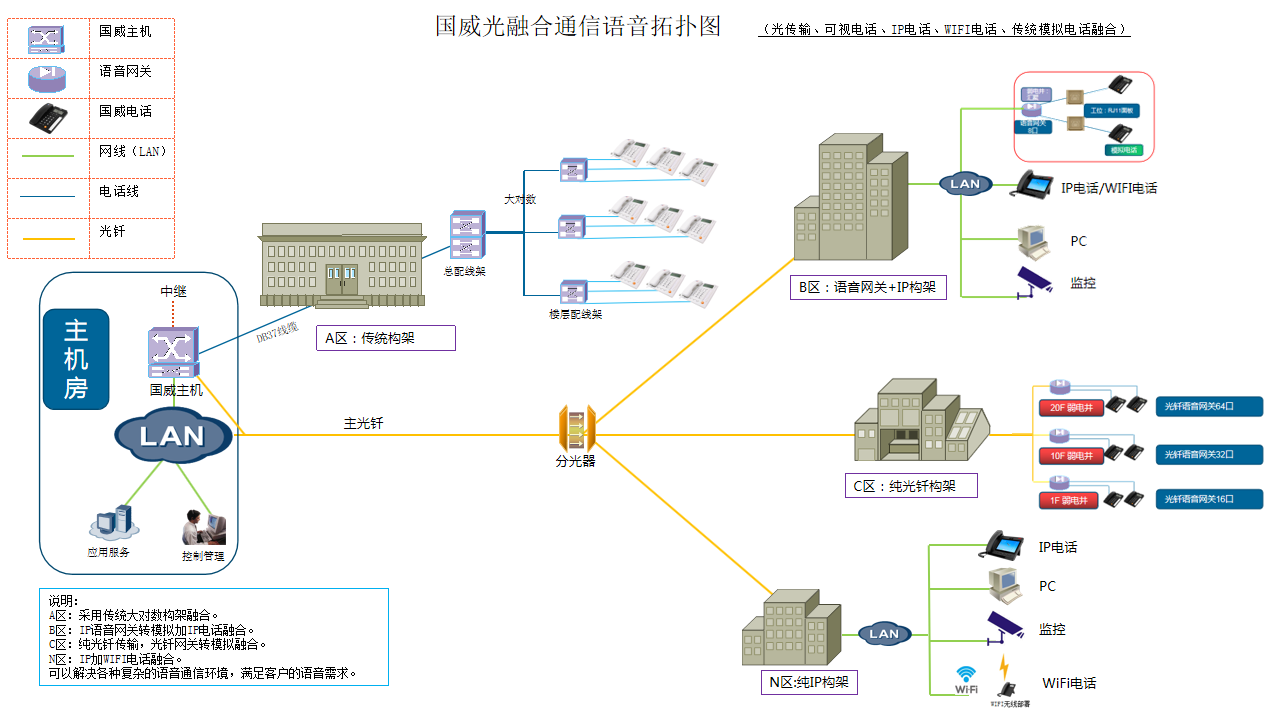

四:光通信、IP通信、大对数通信-融合通信电话系统解决方案拓扑

1:A区,采用传统大对数线缆部署,一般是主机房这栋楼宇部署较为方便。

2:B区,局域网下部署语音网关(IAD),不但解决了局域网光纤传输问题,终端还可以接入模拟电话与IP电话。

3:C区,采用远端光纤网关架构。

4:D区,采用远端纯IP电话架构。

融合通信解决方案,可以有效的解决复杂环境下的电话系统需求
