解决简单环境下的语音通信需求,通过部署传统的大对数线缆,建立属于电话系统的专网通信,特别适合环境简单,综合布线方便的项目需求,通信设备成本低,布线成本高,后期大对数维护较为复杂.

电话系统大对数传统部署解决方案,主机房部署总语音配线架,主干道全部采用大对数线缆部署到远端语音需求点或者是远端副机房、楼层弱电井汇聚点,采用楼层配线架或者是分线箱对本区域的语音用户进行汇聚,从汇聚点到语音工位面板采用电话线或者是网线进行部署,完成整个语音系统的综合布线。

通过以下几个方案拓扑解决单层楼宇、单栋楼宇、园区多栋环境下的电话系统需求


一:单栋楼宇,采用大对数垂直干道部署,非常适合环境较为简单,语音用户需求较少的项目需求。

根据语音用户数量,可部署模拟程控交换机,也可以部署数字程控交换机,管理员通过网络连接程控交换机主机管理整个语音系统。

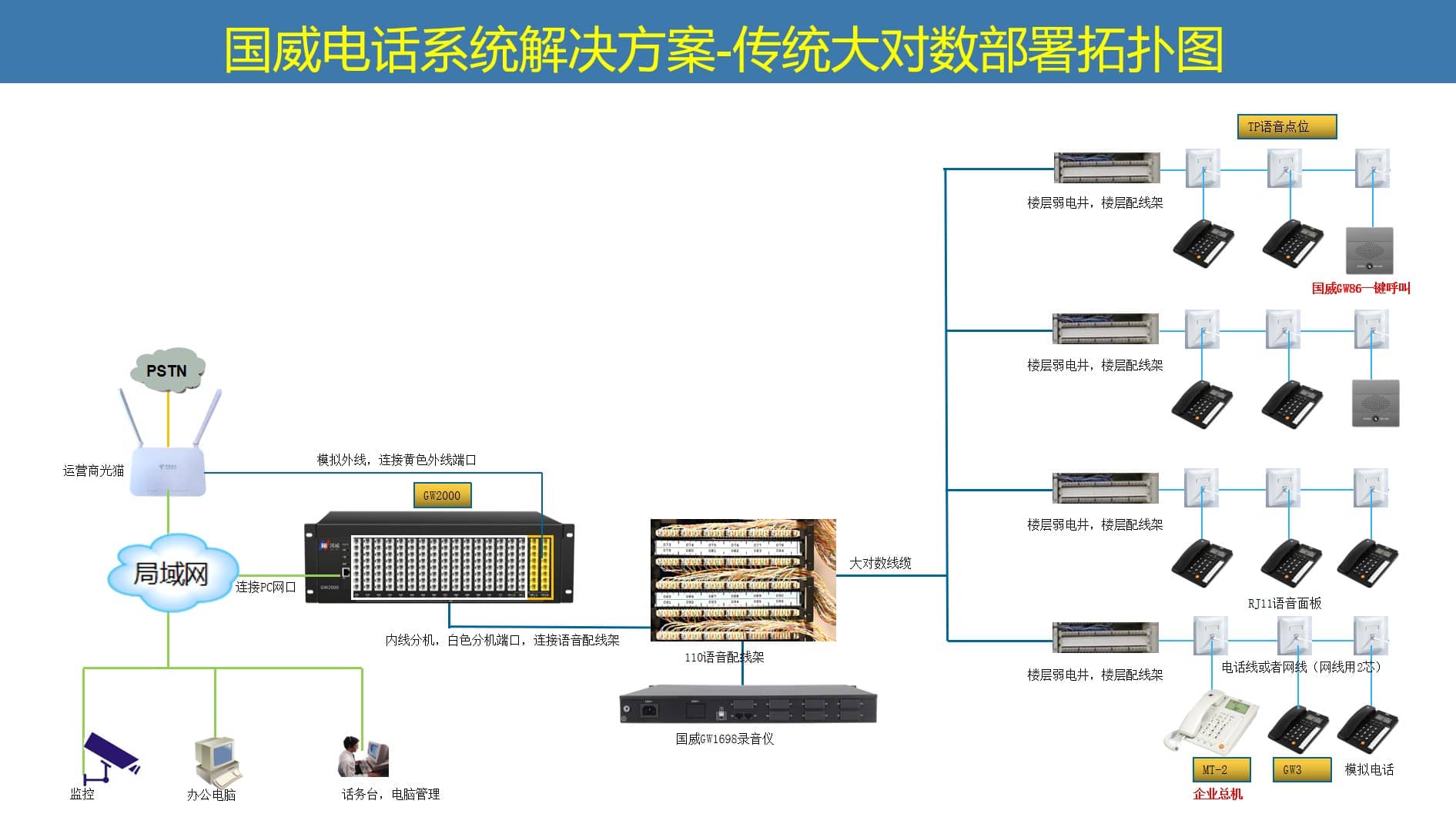

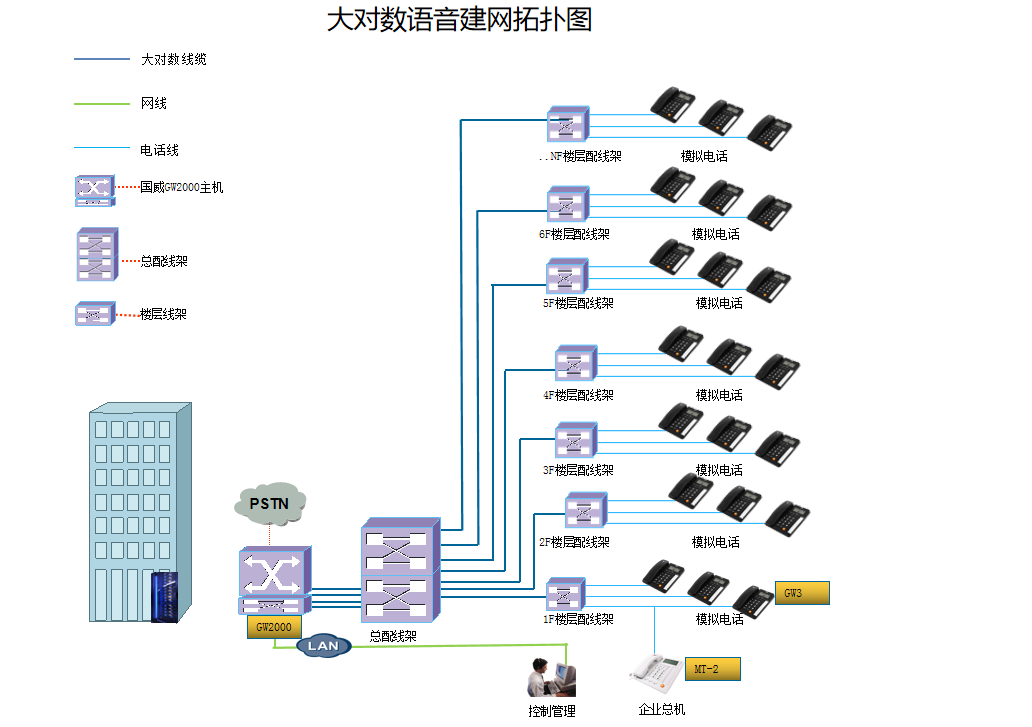

大对数语音建网方案图说明


国威程控交换机RJ45板卡接口线序,一条8芯网线一端做成RJ45水晶头,连接程控交换机分机板卡,按线序排列,另一端按排列线序,可以直接打在语音配线架上。

国威程控交换机综合布线图片


二:园区多栋楼宇,采用大对数线缆部署语音主干道拓扑说明

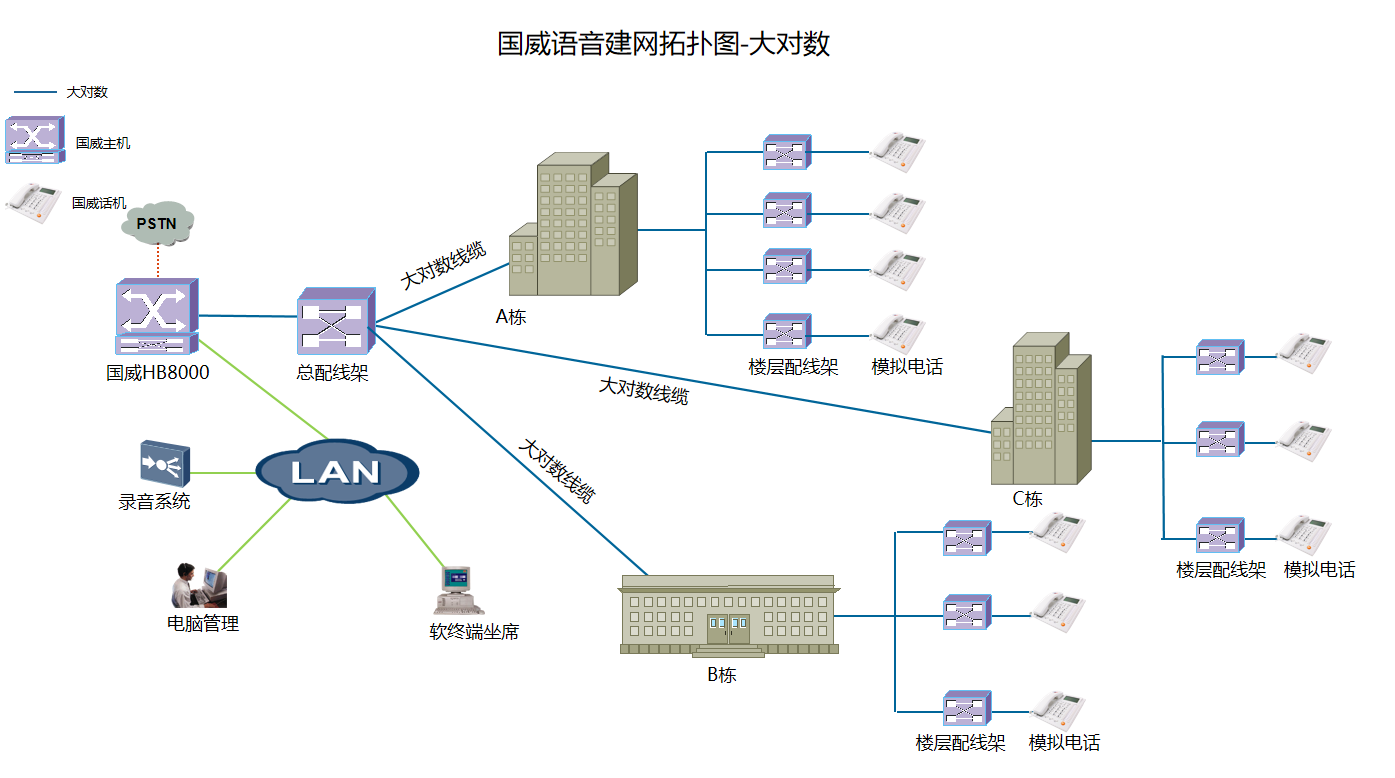

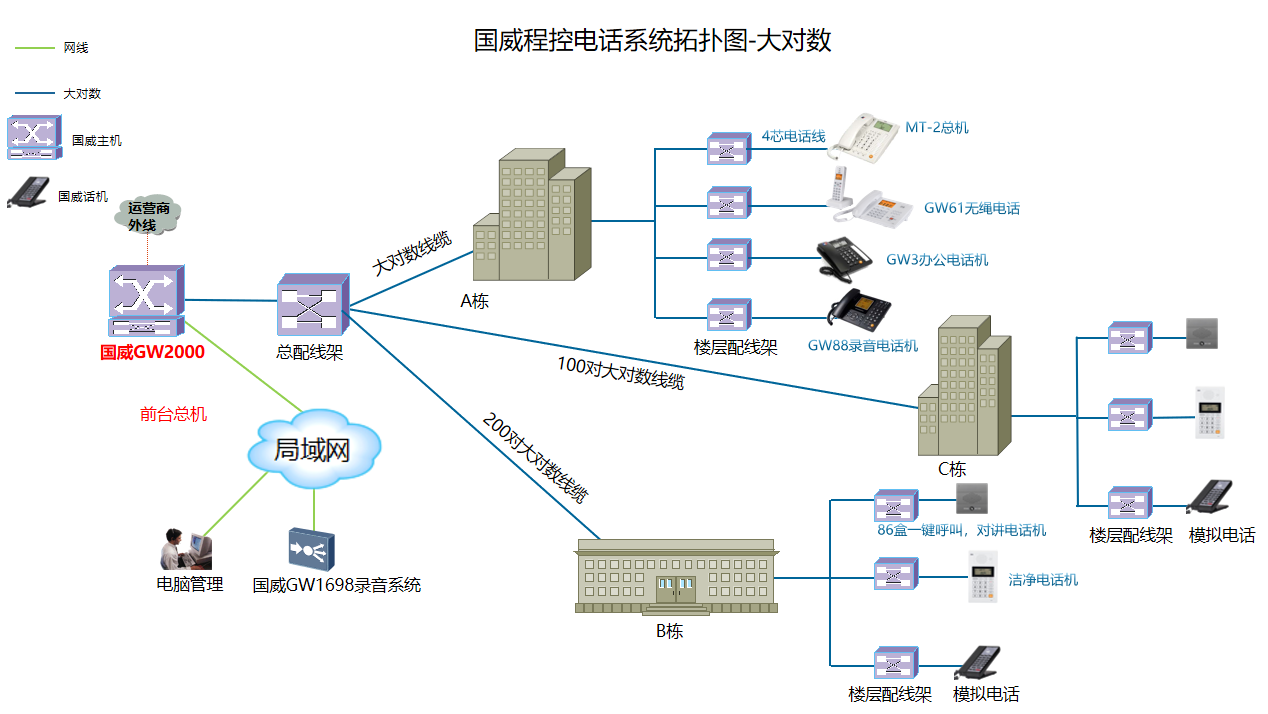

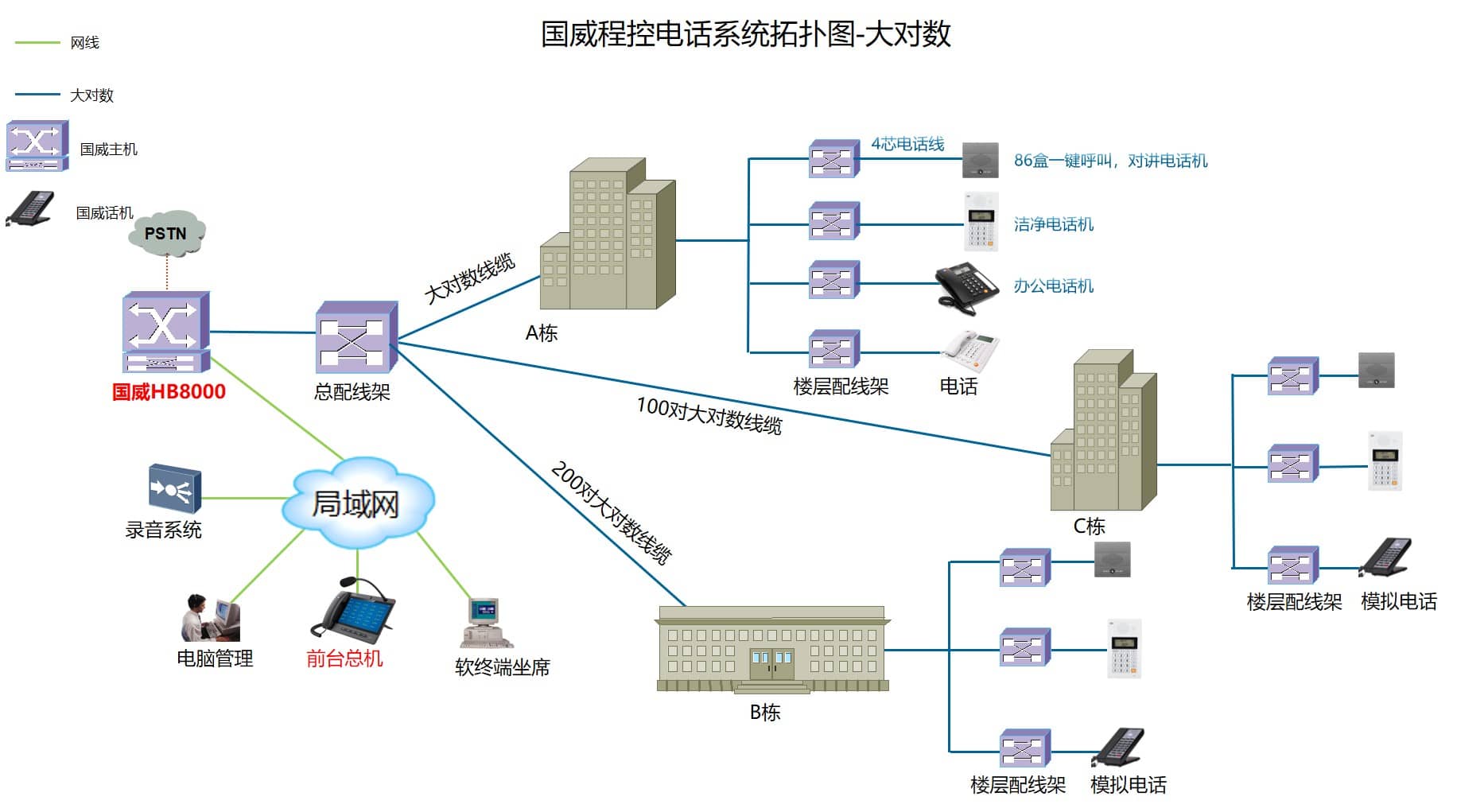

国威园区大对数综合布线解决方案拓扑图说明
