motorola内部通信网络电话机的防火墙在安全菜单网络设置下进行配置，通过此页面可以设定是否启用输入、输出防火墙，同时可以设定防火墙的输入输出规则，利用这些设定可以防止一些恶意的网络存取，或限制内部使用者存取外部网络的一些资源，提高安全性。

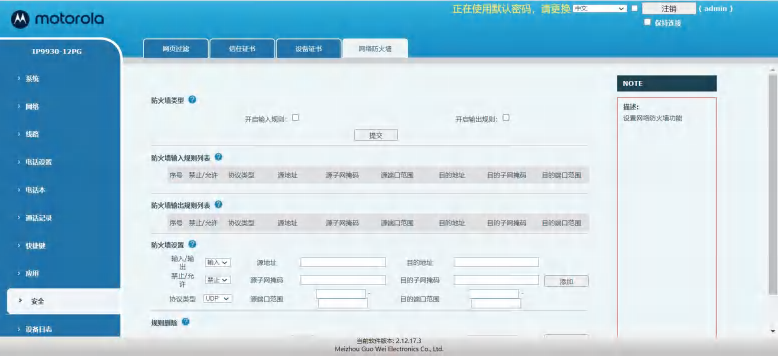

防火墙规则设置是一个简单的防火墙的模块。这个功能支持两种规则：输入规则和输出规则。每条规则都将分配一个序号，最大允许每种规则各设定10条，举例motorola IP9930-12PG说明，如下图所示：

考虑到防火墙设定的复杂性，下面将以一个实例来进行说明：

开启输入规则 ：表示启用输入规则应用

开启输出规则 ：表示启用输出规则应用

输入/输出 ：为选择当前添加规则是输入还是输出规则

禁止/允许 ：为选择当前规则配置是禁止还是允许；

协议类型 ：过滤的协议类型，共有三种：TCP，UDP，ICMP。

源端口范围 ：过滤的源端口范围

目的端口范围 ：过滤的目的端口范围

源地址 ：为源地址。源地址可以是主机地址、网络地址，也可以是全部地址0.0.0.0；

也可以是类似*.*.*.0的网络地址，如：192.168.1.0。

目的地址 ：为目的地址，目的地址可以是具体IP地址，也可以是全部地址0.0.0.0；也可

以是类似*.*.*.0的网络地址，如：192.168.1.0。

源子网掩码 ：为源地址掩码，当配置为255.255.255.255时即说明是具体主机，当设置为

255.255.255.0类型的子网掩码时，说明过滤的是一个网段，选择开启输入规则或开启输出规则，并点击按钮【提交】。

这样，当设备运行：ping 192.168.1.18，就会因为输出规则的禁止而无法发送数据包到 192.168.1.18。但是ping 192.168.1.0 网段的其它 IP 还是可以正常收到目的主机的响应数据包。

选取想要删除的列表，输入要删除序号，点击【删除】即能删除掉选定的列表。
